Schéma de connection fiche remorque

brochageexemple fichedescription broche

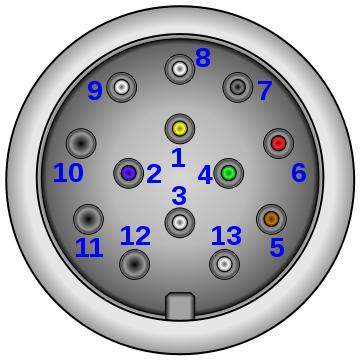

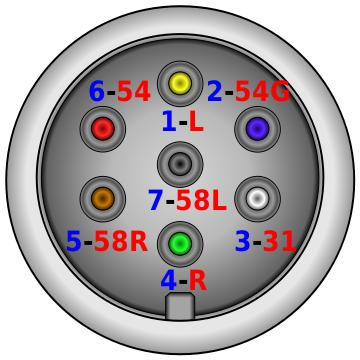

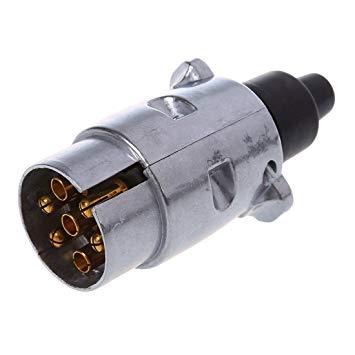

schema fiche 13 poles fiche 7 poles mâle
  • 1 - Clignotant gauche
  • 2 - Anti-Brouillard
  • 3 - Masse
  • 4 - Clignotant Droit
  • 5 - Feux position droit
  • 6 - Feux Stop gauche et droit
  • 7 - Feux position gauche
  • 8 - Feux de recul
  • 9 - Batterie +12V continu
  • 10 - Contact +12V pour consomation quand moteur tourne type frigo caravanne
  • 11 - Non défini / Libre
  • 12 - Non défini / Libre
  • 13 - Masse pour contact batterie 9 et 10

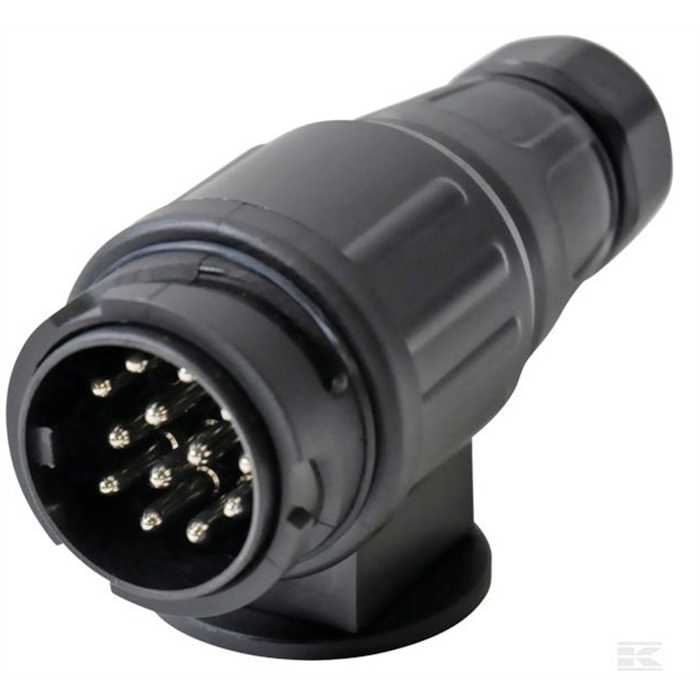

schéma de connections fiche 13 poles fiche 13 poles mâle

Panne fréquentes :

feux clignotes tous / manque d'intensité

problème

Lorsque vous activé un clignoteur, plusieurs autres feux clignotent avec une intensité plus faible.

cause

C'est du a un problème de masse de ce feux, le retour à la masse se fait par les autres ampoules, d'où un clignotement général.

solution

Vérifier que les masses sont correctement racordée, parfois certaine remorque utilise le chassis comme masse il y a souvent de l'oxidation qui se crée sur la visse qui racorde la masse du chassis au feux. remplacer la visse ou le cable oxidé résoudra le problème.

Problème sur feux LED

voir notre page : https://www.stock-remorques.fr/content/22-feux-led-compatibilite

Tout fonctionne sauf 1 feu

problème

Tout fonctionne mais 1 feu ne fonctionne pas

cause

différente cause possible :

  • fil oxydé dans la fiche électrique (voiture ou remorque)
  • fil coupé
  • ampoule claquée

cas de l'anti-brouillard

solution

Ouvrir le cabochon du feux et vérifier que l'ampoule n'est pas cassée (fil amant), qu'elle donne un bon contact. Si toujours rien, vérifier avec un multi-mètre s'il y a 12V entre les contacts de l'ampoule. S'il y a les 12V c'est que soit l'ampoule est cassée, soit il y a de l'oxyde sur les lamelles.

Si les lamelle sont oxydées, essayer de les gratter pour obtenir a nouveau un contact franc.

Si il n'y a pas de 12V sur les lamelle, vérifier le cable et les connections en amont.

Si c'est l'anti-brouillard qui ne fonctionne pas, cela peut être du à la fiche de la voiture. En effet certain véhicule sont équipé d'un micro-interupteur qui coupe l'anti-brouillard de la voiture lorsque la remorque est connectée. Vérifier donc que la fiche est bien enfoncée complètement, et que ce micro-interupteur fonctionne correctement.
